En messingdims

af Tommy Nilsson ⌂ @, mandag 19. oktober, 2015, 13:30 (947 dage siden)

Redaktionen har modtaget nedenstående to billeder af en messingdims, der ifølge afsenderen muligvis stammer fra et damplokomotiv. Hvem kan identificere formålet med denne dims?

[image]

[image]

--
[image]

En messingdims

af Erik Olsen ⌂ @, Ishøj, mandag 19. oktober, 2015, 13:40 (947 dage siden) @ Tommy Nilsson

Hætte til pop-sikkerhedsventil.

--
Venlig hilsen
Erik Olsen

En messingdims

af Oversmeden, mandag 19. oktober, 2015, 13:43 (947 dage siden) @ Erik Olsen

Syntes lidt lille til en sikkerhedsventil - trods det at de kommer i flere størrelser.
Men sidder der ikke også sådan en lille fætter nede på cylindrene?

En messingdims

af LBC, mandag 19. oktober, 2015, 13:44 (947 dage siden) @ Tommy Nilsson

Dimsen er låget til den såkaldte reduktionsventil på vacuumbremsen. Reduktionsventilen hindre for højt vacuum i ledningen ved at der bliver suget luft ind i vacuumledningen gennem de små huller. Fjederen og selve ventilen er ikke med på billedet.
Kan både sidde på vacuumledningen eller direkte på dobbeltinjektoren.
Se figurerne 351 og 356 i "Damplokomotivet og dets betjening" udgave 1925

--
[image]

Med venlig hilsen
Lars

En messingdims

af Torben Jensen, mandag 19. oktober, 2015, 13:57 (947 dage siden) @ LBC

[image]

Sådan en.
Med venlig hilsen
Torben Jensen

En messingdims

af Torben Jensen, mandag 19. oktober, 2015, 14:44 (947 dage siden) @ LBC

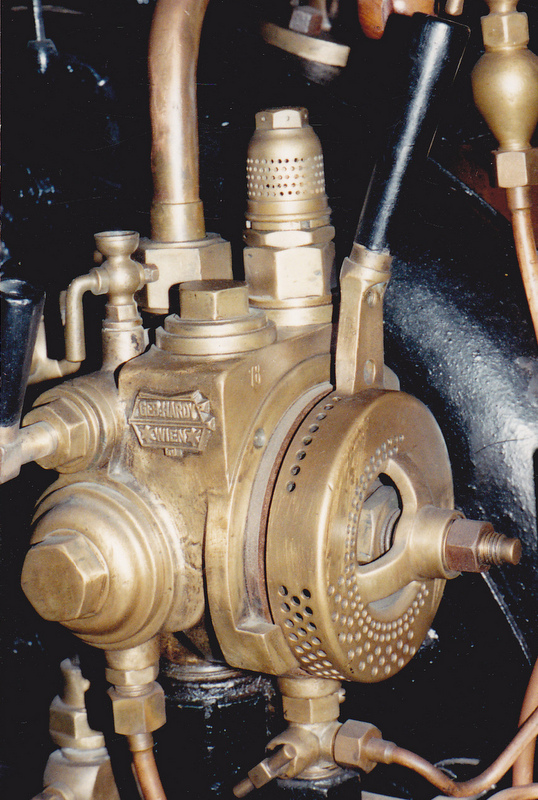

[image]

Og et billed.
Med venlig hilsen
Torben Jensen

Avatar

En messingdims

af Tommy Nilsson ⌂ @, tirsdag 20. oktober, 2015, 20:45 (946 dage siden) @ Tommy Nilsson

Redaktionen har modtaget nedenstående to billeder af en messingdims, der ifølge afsenderen muligvis stammer fra et damplokomotiv. Hvem kan identificere formålet med denne dims?

Jeg skal hilse fra spørgeren og sige tak for hurtigt og præcist svar.

--
[image]
